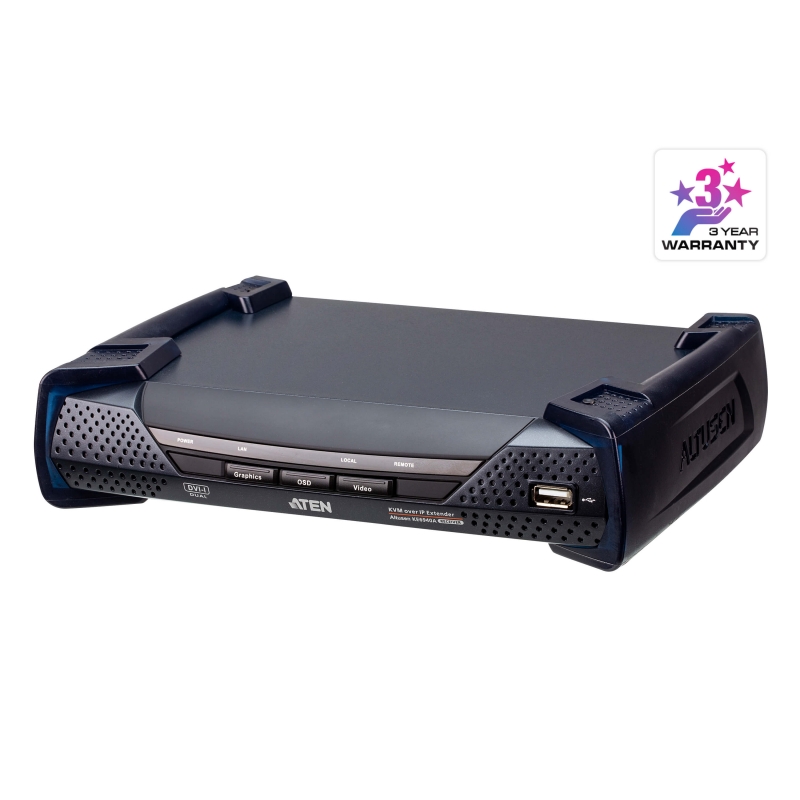

DVI-I Dual Display KVM over IP Receiver
KE6940AR
- ขยายสัญญาณผ่าน SFP fiber module ความเร็ว 1Gbps ได้ไกลสูงสุด 10 km.
- รองรับ Power Failover และ Network Failover โดยมี ช่องจ่ายไฟ DC 2 ช่อง
- โปรเซสเซอร์ประสิทธิภาพสูง ช่วยให้การส่งสัญญาณวิดีโอ แบบไม่สูญเสียคุณภาพ (Lossless) และ ไม่มีความหน่วง (Zero Latency) รองรับความละเอียดสูงสุด 1920 × 1200 @ 60Hz, สี RGB 8 บิต (รวม 24 บิต)
- รองรับสัญญาณภาพขาออกทั้ง ดิจิทัล (DVI) และ แอนะล็อก (VGA)
รองรับการควบคุมผ่าน iPad ด้วย KE Link App เมื่อซื้อ CCKM Licenses
รับประกัน 3 ปีเต็ม
Spec Sheet
KVM Over IP Matrix System Implementation Guide
KE6940AR DVI-I Dual Display KVM over IP Extender Receiver
DVI-I Dual Display KVM over IP Extender Receiver รุ่น KE6940AR เครื่องรับสัญญาณประสิทธิภาพสูงแบบ IP-based ซึ่งเชื่อมต่อกับคอมพิวเตอร์ โดย KE6940AR ช่วยให้สามารถเข้าถึงและควบคุมระบบคอมพิวเตอร์จากระยะไกลผ่านคอนโซล USB (แป้นพิมพ์ USB, เมาส์ USB และจอภาพ DVI) ผ่านเครือข่ายอินทราเน็ต ทำให้ผู้ใช้งานสามารถติดตั้งระบบคอมพิวเตอร์ไว้ในพื้นที่ที่มีความปลอดภัยและมีการควบคุมอุณหภูมิ ซึ่งอาจแยกออกจากพื้นที่ปฏิบัติงานของผู้ใช้งานได้
KE6940AR DVI-I Dual Display KVM over IP Extender Transmitter รองรับจอแสดงผล DVI แบบ Dual Display ที่ปลายทาง และรองรับการส่งสัญญาณวิดีโอแบบ Lossless และ Zero Latency ที่ความละเอียดสูงสุด 1920 x 1200 @ 60Hz
รองรับการเชื่อมต่อผ่านพอร์ต RJ-45 หรือช่อง SFP โดยสามารถเชื่อมต่อ KE6940AT เครื่องส่งสัญญาณ (Transmitter) และ KE6940AR เครื่องรับสัญญาณ (Receiver) เข้าหากันโดยตรง หรือเชื่อมต่อผ่านเครือข่ายความเร็วสูงบน LAN ที่ใช้สายทองแดงหรือไฟเบอร์ออปติกก็ได้
เมื่อเชื่อมต่อผ่านช่อง SFP พร้อมติดตั้งโมดูลไฟเบอร์ SFP ขนาด 1Gbps* บนเครือข่ายไฟเบอร์ออปติก ผู้ใช้งานสามารถขยายระยะการส่งสัญญาณได้ไกลสูงสุดถึง 10 กิโลเมตร นอกจากนี้ KE6940A ยังมาพร้อมระบบจ่ายไฟแบบ Dual Power Supply เพื่อรองรับการทำงานแบบ Redundancy และช่วยให้มั่นใจถึงการให้บริการที่ต่อเนื่องและเชื่อถือได้
ในฐานะ IP-based Matrix Extender รุ่น KE6940AT และ KE6940AR สามารถใช้งานได้ทั้งในรูปแบบ Point-to-Point, Point-to-Multipoint และ Multipoint-to-Point หรือสามารถผสานการทำงานเข้ากับ KVM over IP Matrix System ในรูปแบบ Multipoint-to-Multipoint ได้เมื่อใช้งานร่วมกับ CCKM ทำให้สามารถรองรับการประยุกต์ใช้งานที่หลากหลายและยืดหยุ่นมากขึ้นในสภาพแวดล้อมการทำงานที่แตกต่างกัน
เมื่อใช้งานร่วมกับ CCKM ผู้ดูแลระบบ IT จะได้รับประโยชน์จากฟังก์ชันขั้นสูง เช่น การตรวจจับอุปกรณ์ทั้งหมดที่อยู่ใน Subnet เดียวกันโดยอัตโนมัติ เพื่อช่วยให้สามารถติดตั้งหรือกำหนดค่าอุปกรณ์ได้อย่างรวดเร็ว การตรวจสอบสิทธิ์และการกำหนดสิทธิ์ด้วย Username/Password รวมถึงความสามารถในการกำหนดประเภทการเชื่อมต่อที่สามารถสลับและแชร์การใช้งานได้
ด้านความปลอดภัย รองรับการเข้ารหัสข้อมูลแบบ AES 128-bit เพื่อเพิ่มความปลอดภัยในการรับส่งข้อมูล ขณะที่การรองรับการยืนยันตัวตนผู้ใช้งานผ่าน RADIUS, LDAP, AD หรือ Remote User Authentication ช่วยเพิ่มระดับความปลอดภัยในการเชื่อมต่อให้สูงยิ่งขึ้น
นอกจากนี้ ยังรองรับ OSD, RS-232 และ Auto MDIX ทำให้เป็นโซลูชันที่คุ้มค่าและสะดวกสำหรับการขยายระบบแบบดิจิทัลอย่างครบวงจรจากทุกจุดภายในเครือข่ายอินทราเน็ต
* หมายเหตุ : โมดูล SFP (2A-136G / 2A-137G) จำหน่ายแยกต่างหาก
คุณสมบัติ
คุณสมบัติขั้นสูง (Advanced Features)¹
- ATEN Matrix Link – ช่วยให้ผู้ใช้งานสามารถเชื่อมโยงเครื่องส่งสัญญาณ (Transmitter) และเครื่องรับสัญญาณ (Receiver) ได้ทันที พร้อมรองรับการสลับพอร์ตและโปรไฟล์แบบเรียลไทม์ผ่าน iPad
- Boundless Switching – เพียงเลื่อนเคอร์เซอร์เมาส์ข้ามขอบเขตหน้าจอ ก็สามารถสลับการควบคุมระหว่างเครื่องรับสัญญาณ (Rx) ต่าง ๆ ได้อย่างง่ายดาย
- Fast Switching – รองรับการสลับระหว่างเซิร์ฟเวอร์ที่เชื่อมต่อกับเครื่องส่งสัญญาณ (Transmitter) ได้ภายใน 0.3 วินาที โดยไม่จำกัดความละเอียด
- “Push” และ “Pull” – แชร์เนื้อหาไปยังหรือเรียกเนื้อหาจากเครื่องรับสัญญาณ (Rx) เดี่ยวหรือ Video Wall ได้ทันที เพียงคลิกเดียว
- Video Wall – รองรับการสร้าง Video Wall ได้หลายชุด โดยแต่ละ Layout รองรับสูงสุด 12 x 12 จอ หรือรวมสูงสุด 144 จอ
- Flexible Connections – รองรับการเชื่อมต่อ Extender และ Matrix ได้หลากหลายรูปแบบ สำหรับการติดตั้งระบบหลายจอ (Multi-Display) และการใช้งาน Video Wall
- On-screen Preview (Panel Array™ Mode) – ช่วยให้ผู้ใช้งานสามารถดูภาพวิดีโอจากจอแสดงผลได้สูงสุด 36 จอภายในหน้าจอเดียว
- Advanced Scheduling – เพิ่มประสิทธิภาพการทำงานและช่วยลดค่าใช้จ่าย ด้วยการกำหนดการเชื่อมต่อตามวันและเวลาที่ตั้งไว้
- Channel Connections – ช่วยให้อุปกรณ์ RX สามารถเชื่อมต่อกับอุปกรณ์ TX หลายตัว เพื่อรับส่งสัญญาณวิดีโอ เสียง USB และ Serial จากแหล่งสัญญาณต่าง ๆ ได้อย่างอิสระ
- Virtual Transmitter – รองรับการส่งสัญญาณวิดีโอ เสียง USB และ Serial จาก TX ต่าง ๆ แยกจากกันอย่างอิสระ
- Internal and External Authentication Support – รองรับการยืนยันตัวตนทั้งภายในระบบและผ่านระบบภายนอก เช่น LDAP, Active Directory, RADIUS และ TACACS+
- Advanced User Authorization Settings – ผู้ดูแลระบบสามารถกำหนดสิทธิ์การเข้าถึงอุปกรณ์ TX ได้ 4 รูปแบบ เพื่อรองรับการทำงานร่วมกัน หรือป้องกันการรบกวนการทำงานระหว่างผู้ใช้งาน
- Video Grouping – รองรับการจัดกลุ่มอุปกรณ์ KE Series ได้สูงสุด 4 ชุด เพื่อรองรับการใช้งานแบบ Multi-Display
- Configurable User and Group Permissions – สามารถกำหนดสิทธิ์ของผู้ใช้งานและกลุ่มผู้ใช้งานสำหรับการเข้าถึงและควบคุม KVM over IP Extender ได้ตามต้องการ
- Rx Access Control – ผู้ใช้งานที่คอนโซลท้องถิ่นของ TX สามารถเปิด/ปิดสิทธิ์การเข้าถึง Rx ได้อย่างง่ายดาย เพียงกดปุ่มควบคุม²
หมายเหตุ
1. ฟังก์ชันขั้นสูงเหล่านี้รองรับเมื่อเครื่องส่งสัญญาณ KE จับคู่กับเครื่องรับสัญญาณ KE และบริหารจัดการผ่าน CCKM
2. KVM over IP Access Control Box (2XRT-0015G) จำหน่ายแยกต่างหาก
Hardware
- ตัวเครื่องเป็นไปตามมาตรฐาน IEC 60945 สำหรับการใช้งานในห้องควบคุมทางทะเล (Maritime Control Room) และผ่านการทดสอบด้านสภาพแวดล้อมแล้ว
- รองรับ Power/Network Failover – มีช่องต่อไฟ DC จำนวน 2 ช่องสำหรับระบบจ่ายไฟแบบ Redundancy และมีพอร์ตเครือข่าย 1 x RJ45 และ 1 x SFP Fiber สำหรับ Network Failover เพื่อให้มั่นใจว่าระบบสามารถทำงานได้อย่างต่อเนื่องสำหรับการใช้งานที่มีความสำคัญสูง (Mission-Critical Applications)
- รองรับการขยายระยะการส่งสัญญาณผ่านโมดูล 1Gbps SFP Fiber ได้ไกลสูงสุด 10 กม.¹
- โปรเซสเซอร์ประสิทธิภาพสูง รองรับการส่งสัญญาณวิดีโอแบบ Lossless และ Zero Latency ที่ความละเอียดสูงสุด 1920 x 1200 @ 60Hz พร้อมความลึกสี 8-bit RGB (รวม 24-bit)
- **รองรับเอาต์พุตวิดีโอแบบดิจิทัล (DVI) หรืออนาล็อก (VGA)²
- รองรับระบบเสียง (Audio Enabled) – รองรับลำโพงสเตอริโอและไมโครโฟน
- รองรับการส่งข้อมูลผ่าน USB Storage ความเร็วสูง (High-Speed USB Storage Transmission)
- Auto-MDIX – ตรวจจับประเภทของสายเคเบิลโดยอัตโนมัติ
- ระบบป้องกัน ESD และไฟกระชากในตัว – รองรับการป้องกันไฟฟ้าสถิต (ESD) สูงสุด 8KV/15KV และการป้องกันไฟกระชาก (Surge Protection) สูงสุด 2KV
- ออกแบบแบบไม่มีพัดลม (Fanless Design) เพื่อการทำงานที่เงียบ และประหยัดพลังงาน
- ตัวเลือกการติดตั้ง (Mounting Options)
* 2X-021G Dual Rack Mount Kit
* 2X-031G Single Rack Mount Kit - มาพร้อมอะแดปเตอร์จ่ายไฟระดับอุตสาหกรรม (Industrial-Grade Power Adapter) – รองรับอุณหภูมิในการทำงานตั้งแต่ 0°C ถึง 50°C เพื่อให้มีความทนทานและสามารถทำงานได้อย่างเหมาะสมภายใต้สภาพแวดล้อมที่มีความรุนแรง
หมายเหตุ
1. โมดูล SFP (2A-136G / 2A-137G) จำหน่ายแยกต่างหาก
2. หากต้องการแปลงสัญญาณ DVI เป็น VGA จำเป็นต้องใช้ DVI-I to VGA Converter
Management (การบริหารจัดการ)
- ซอฟต์แวร์บริหารจัดการแบบรวมศูนย์ (Centralized Management Software) – ซอฟต์แวร์ KVM over IP Matrix Manager (CCKM) ช่วยให้ผู้ใช้งานสามารถบริหารจัดการอุปกรณ์ KE ทั้งหมดได้อย่างง่ายดายผ่าน Web-based GUI ที่ใช้งานง่ายและเป็นมิตรต่อผู้ใช้
- การทำงานแบบ Dual Console – สามารถควบคุมระบบของผู้ใช้งานได้จากทั้งคอนโซลของเครื่องส่งสัญญาณ (Transmitter) และเครื่องรับสัญญาณ (Receiver) ผ่านแป้นพิมพ์ จอภาพ และเมาส์
- OSD (On-Screen Display) บน Receiver – ช่วยให้สามารถกำหนดค่าและตั้งค่าอุปกรณ์ทั้ง Transmitter และ Receiver ได้จากหน้าจอของ Receiver
- EDID Expert™ – เลือกการตั้งค่า EDID ที่เหมาะสมที่สุด เพื่อให้การเปิดใช้งานระบบเป็นไปอย่างราบรื่นและให้คุณภาพการแสดงผลสูงสุด
- โหมดการเข้าถึงที่เลือกได้ 4 รูปแบบสำหรับการเข้าถึงพร้อมกันหลายผู้ใช้งาน ได้แก่ Exclusive / Occupy / Share / View Only Mode – ผู้ดูแลระบบสามารถกำหนดโหมดและสิทธิ์การเข้าถึงอุปกรณ์ TX เพื่อเพิ่มประสิทธิภาพในการทำงานร่วมกัน หรือป้องกันการรบกวนการทำงานระหว่างผู้ใช้งาน
- Command Line Interface (CLI) – ผู้ดูแลระบบสามารถควบคุม KVM over IP Extender ทั้งหมดผ่าน RS-232 หรือ TCP/IP โดยใช้ CLI หรือแอปพลิเคชันของผู้ผลิตรายอื่น (Third-Party Application)
- พอร์ต Serial RS-232 – ช่วยให้ผู้ใช้งานสามารถเชื่อมต่อกับ Serial Terminal สำหรับใช้งาน TextMenu, CLI หรือเชื่อมต่ออุปกรณ์ Serial เช่น หน้าจอสัมผัส (Touch Screen) และเครื่องสแกนบาร์โค้ด (Barcode Scanner)
- รองรับ Hotkey Commands – รองรับการใช้งานคำสั่งผ่านคีย์ลัด เพื่อการควบคุมและเข้าถึงฟังก์ชันต่าง ๆ ได้อย่างรวดเร็ว
- ไฟ LED กะพริบและเสียง Beep – ช่วยให้สามารถค้นหาและระบุอุปกรณ์ได้อย่างสะดวก
- Video Compression Level – ช่วยให้ผู้ใช้งานสามารถเพิ่มหรือลดระดับคุณภาพของวิดีโอ เพื่อปรับให้เหมาะสมกับแบนด์วิดท์ของเครือข่ายที่มีอยู่
- รองรับการทำงานร่วมกับอุปกรณ์ KE ทั้งหมด
Security (ระบบความปลอดภัย)
- พอร์ต LAN เฉพาะสำหรับการเชื่อมต่อ KE โดยตรง (Dedicated LAN Port) – สามารถแยกการเชื่อมต่อออกจากเครือข่ายองค์กร (Corporate Network) ได้ เพื่อเพิ่มความปลอดภัยในการรับส่งข้อมูล
- การรับส่งข้อมูลอย่างปลอดภัย (Secure Data Transmission) – ใช้การเข้ารหัสข้อมูลแบบ AES 128-bit เพื่อรักษาความปลอดภัยของข้อมูลทั้งหมดก่อนส่งผ่านเครือข่าย และทำการถอดรหัสข้อมูลที่เครื่องรับสัญญาณ (Receiver)
- รองรับโปรโตคอล Transport Layer Security (TLS) ซึ่งเป็นมาตรฐานอุตสาหกรรม เพื่อเพิ่มความปลอดภัยในการเชื่อมต่อและรับส่งข้อมูล
Virtual Media
- พอร์ต LAN เฉพาะสำหรับการเชื่อมต่อ KE โดยตรง (Dedicated LAN Port) – สามารถแยกการเชื่อมต่อออกจากเครือข่ายองค์กร (Corporate Network) ได้ เพื่อเพิ่มความปลอดภัยในการรับส่งข้อมูล
- การรับส่งข้อมูลอย่างปลอดภัย (Secure Data Transmission) – ใช้การเข้ารหัสข้อมูลแบบ AES 128-bit เพื่อรักษาความปลอดภัยของข้อมูลทั้งหมดก่อนส่งผ่านเครือข่าย และทำการถอดรหัสข้อมูลที่เครื่องรับสัญญาณ (Receiver)
- รองรับโปรโตคอล Transport Layer Security (TLS) ซึ่งเป็นมาตรฐานอุตสาหกรรม เพื่อเพิ่มความปลอดภัยในการเชื่อมต่อและรับส่งข้อมูล

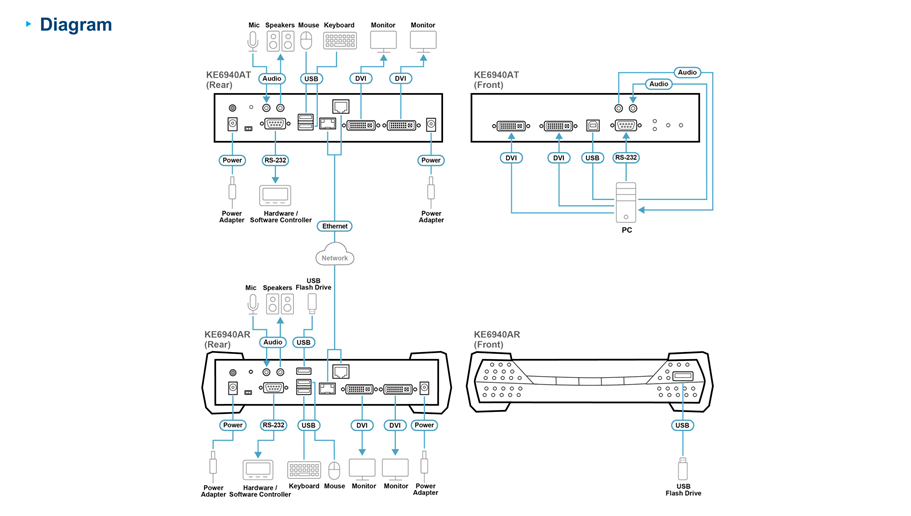

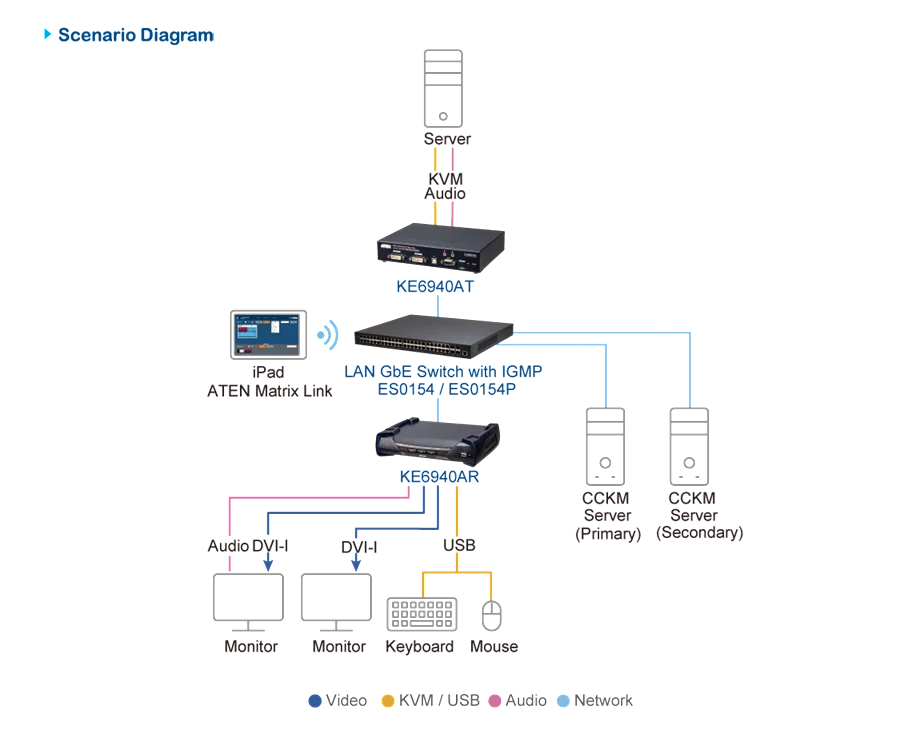

ผังการต่อ
ข้อมูลจำเพาะ

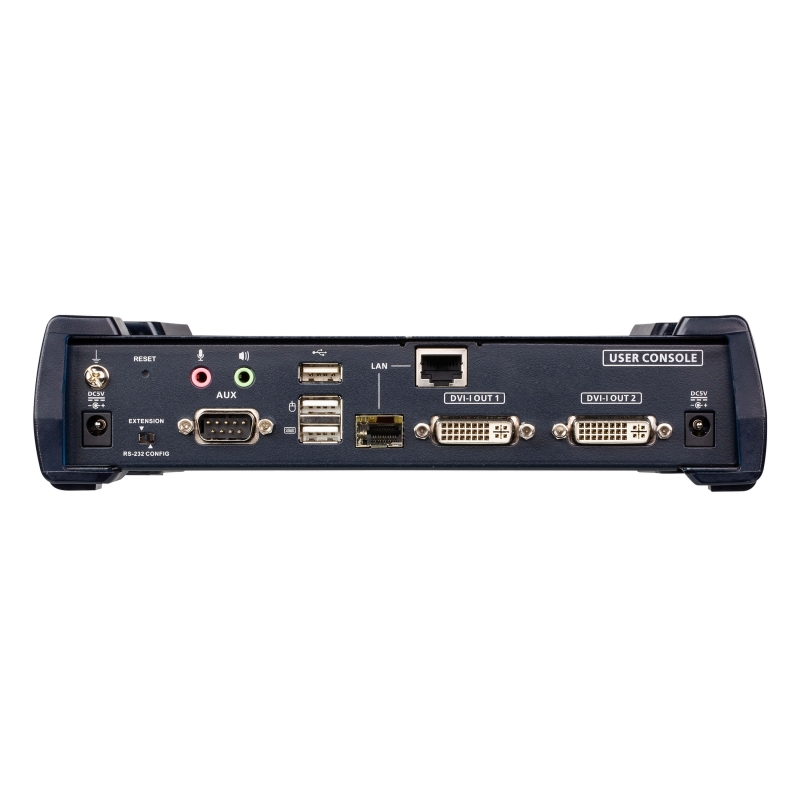

| Connectors | |
| USB Port | 2 x USB Type A Female (White) |
| Console Ports | 2 x USB Type A Female (White) 2 x DVI-I Female (White) 1 x Mini Stereo Jack (Green) 1 x Mini Stereo Jack (Pink) 1 x DB-9 Male (Black) |
| KVM Ports | N/A |
| Power | 2 x DC Jack (Black) |
| LAN Ports | 1 x RJ-45 (Black) 1 x SFP Slot |

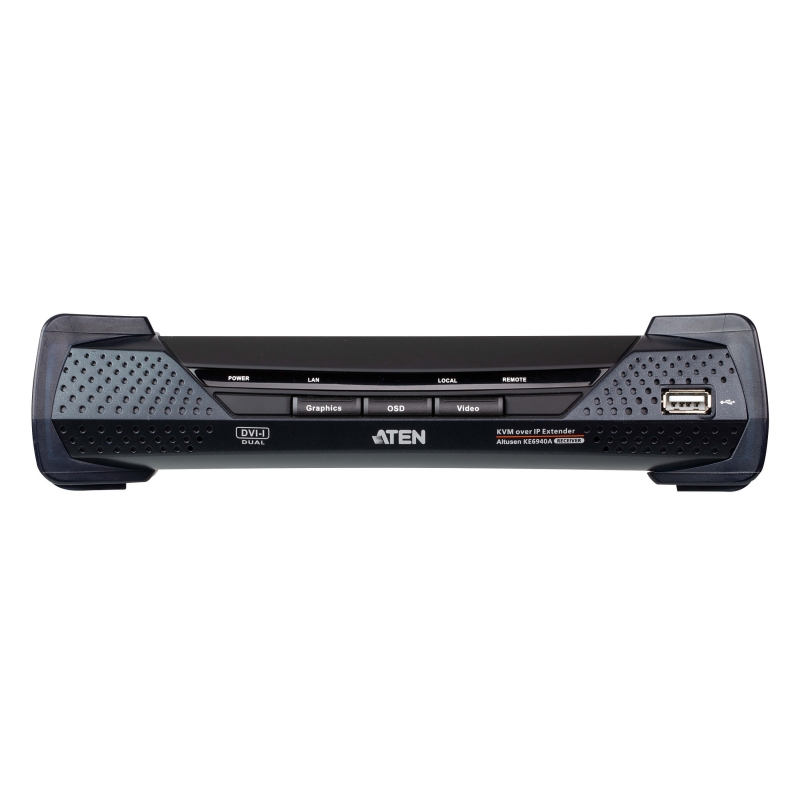

| Switches | |
| OSD | 1 x Pushbutton |
| Video | 1 x Pushbutton |
| Graphics | 1 x Pushbutton |
| Reset | 1 x Semi-recessed Pushbutton |
| Mode Selection | 1 x Slide Switch (Extension, RS-232 Config) |
| LEDs | |
| 10/100/1000 Mbps | 1 (10: Orange / 100: Orange & Green / 1000: Green) |
| Power | 1 (Blue) |
| Local | 1 (Green) |
| Remote | 1 (Green) |
| Emulation | |
| Keyboard / Mouse | USB |
| Power Consumption | DC:5V:8.51W:65BTU/h Note: ● The measurement in Watts indicates the typical power consumption of the device with no external loading. ● The measurement in BTU/h indicates the power consumption of the device when it is fully loaded. |
| Video Resolution | Up to 1920 x 1200 @ 60Hz |
| Latency | < 5ms |
| Environmental | |
| Operating Temperature | 0–50°C |
| Storage Temperature | -20–60°C |
| Humidity | 0–95% RH, Non-condensing |
| Physical Properties | |
| Housing | Metal |
| Weight | 1.31 kg ( 2.89 lb ) |
| Dimensions (L x W x H) | 22.75 x 17.16 x 5.48 cm (8.96 x 6.76 x 2.16 in.) |
| Note | For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format. |
อุปกรณ์ในแพ็คเกจ
- 1x KE6940AR DVI-I Dual Display KVM over IP Receiver
- 1x Power Adapter & Power Cord
- 1x User Instructions
