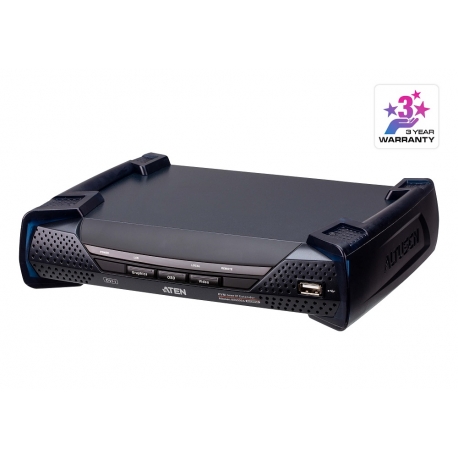

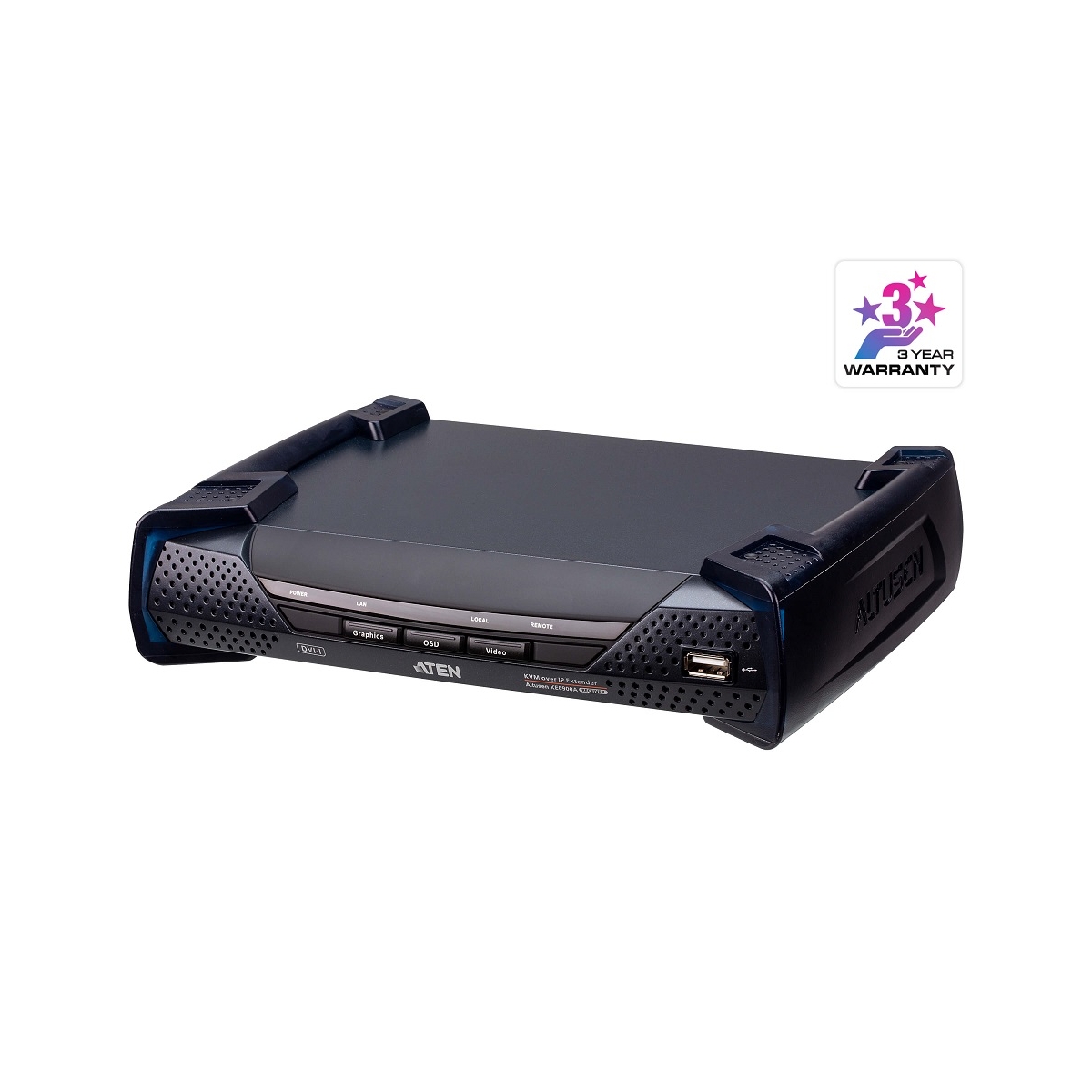

DVI-I Single Display KVM over IP Receiver
KE6900AR
- Supports 1Gbps SFP fiber module expansions up to 10 km
- Supports power/network failover – dual DC jacks for power redundancy and 1 RJ45 & 1 SFP fiber ports for network failover to ensure constant availability for mission-critical applications
- Superior video quality – up to 1920 x 1200 @ 60 Hz; 24-bit color depth
- Supports digital (DVI) or analog (VGA) video outpu
รองรับการควบคุมผ่าน iPad ด้วย KE Link App เมื่อซื้อ CCKM Licenses
รับประกัน 3 ปีเต็ม
Spec sheetKE6900AR DVI-I Single Display KVM over IP Extender Receiver
DVI-I Single Display KVM over IP Extender Receiver รุ่น KE6900AR ตัวรับสัญญาณแบบ IP-based ประสิทธิภาพสูง ซึ่งช่วยให้สามารถเข้าถึง Console จากสถานที่อื่นได้ ช่วยให้สามารถเข้าถึงและควบคุมระบบคอมพิวเตอร์จากระยะไกลผ่าน USB Console (USB Keyboard, USB Mouse และ DVI Monitor) บนเครือข่าย Intranet ทำให้ผู้ใช้งานสามารถติดตั้งระบบคอมพิวเตอร์ไว้ในสภาพแวดล้อมที่มีการรักษาความปลอดภัยและควบคุมอุณหภูมิ ซึ่งอาจแยกออกจากพื้นที่ปฏิบัติงานของผู้ใช้งานได้
KE6900A DVI-I Single Display KVM over IP Extender รองรับจอภาพ DVI จำนวน 1 จอที่ปลายแต่ละด้าน และรองรับการส่งสัญญาณวิดีโอแบบ Lossless และ Zero Latency ที่ความละเอียดสูงสุด 1920 x 1200 @ 60Hz
KE6900A รองรับการเชื่อมต่อผ่านพอร์ต RJ-45 หรือ SFP Slot โดยตัวส่งสัญญาณ (Transmitter) และตัวรับสัญญาณ (Receiver) สามารถเชื่อมต่อโดยตรงถึงกัน หรือเชื่อมต่อผ่านเครือข่ายความเร็วสูงบน LAN ที่ใช้สายทองแดงหรือ Fiber Optic ก็ได้
เมื่อเชื่อมต่อผ่าน SFP Slot และติดตั้งโมดูล 1Gbps SFP Fiber* บนเครือข่าย Fiber Optic ผู้ใช้งานสามารถขยายระยะการส่งสัญญาณได้ไกลสูงสุด 10 กม. นอกจากนี้ KE6900A ยังมาพร้อมระบบจ่ายไฟแบบ Dual Power Supply เพื่อรองรับการทำงานแบบ Redundancy และช่วยให้ระบบสามารถให้บริการได้อย่างต่อเนื่องและเชื่อถือได้
ในฐานะ IP-based Matrix Extender รุ่น KE6900A สามารถใช้งานเป็น Extender แบบ Point-to-Point, Point-to-Multipoint หรือ Multipoint-to-Point หรือสามารถผสานการทำงานเข้ากับ KVM over IP Matrix System (Multipoint-to-Multipoint) เมื่อใช้งานร่วมกับ CCKM เพื่อรองรับการประยุกต์ใช้งานที่ยืดหยุ่นมากขึ้นในสภาพแวดล้อมการทำงานที่หลากหลาย
เมื่อใช้งาน CCKM ร่วมกับ KE6900A ผู้ดูแลระบบ IT จะได้รับฟีเจอร์ขั้นสูง เช่น การตรวจจับอุปกรณ์ KE6900A ทั้งหมดที่อยู่ใน Subnet เดียวกันโดยอัตโนมัติ เพื่อช่วยให้ติดตั้งหรือกำหนดค่าระบบได้อย่างรวดเร็ว รวมถึงการยืนยันตัวตนและกำหนดสิทธิ์ด้วย Username/Password และความสามารถในการกำหนดประเภทการเชื่อมต่อที่สามารถสลับและแชร์การเชื่อมต่อได้
ด้านความปลอดภัยยังมีฟีเจอร์เพิ่มเติมเพื่อช่วยปกป้องระบบ โดยรองรับการเข้ารหัสข้อมูลแบบ AES-128-bit สำหรับการส่งข้อมูลอย่างปลอดภัย ขณะที่การยืนยันตัวตนผู้ใช้งานผ่าน RADIUS, LDAP, AD หรือ Remote User Authentication ช่วยเพิ่มระดับความปลอดภัยในการเชื่อมต่ออีกชั้นหนึ่ง
นอกจากนี้ KE6900A ยังรองรับ OSD, RS-232 และ Auto MDIX ทำให้เป็นโซลูชันที่คุ้มค่าและสะดวกสำหรับการขยายระบบแบบดิจิทัลอย่างเต็มรูปแบบจากทุกจุดบนเครือข่าย Intranet
* หมายเหตุ : โมดูล SFP (2A-136G / 2A-137G) จำหน่ายแยกต่างหาก
คุณสมบัติขั้นสูง¹
- ATEN Matrix Link – ช่วยให้ผู้ใช้งานสามารถเชื่อมโยง Transmitter และ Receiver ได้ทันที และสามารถสลับพอร์ตและโปรไฟล์แบบ Real-time ผ่าน iPad
- Boundless Switching – เพียงเลื่อนเคอร์เซอร์เมาส์ข้ามขอบเขตของหน้าจอ เพื่อสลับไปยัง Receiver (Rx) ตัวอื่นได้อย่างง่ายดาย
- Fast Switching – สลับระหว่างเซิร์ฟเวอร์ที่เชื่อมต่อกับ Transmitter ได้ภายใน 0.3 วินาที โดยไม่จำกัดความละเอียด
- “Push” and “Pull” – แชร์เนื้อหาไปยังหรือรับเนื้อหาจาก Rx เดี่ยวหรือ Video Wall ได้ทันที เพียงคลิกเดียว
- Video Walls – สร้าง Video Wall ได้หลายชุด โดยแต่ละ Layout รองรับสูงสุด 12 x 12 จอ (สูงสุด 144 จอ)
- Flexible Connections – รองรับการเชื่อมต่อ Extender และ Matrix ได้หลากหลายรูปแบบ สำหรับการติดตั้งระบบหลายจอ (Multi-Display) และการใช้งาน Video Wall
- On-screen Preview (Panel Array™ Mode) – ช่วยให้ผู้ใช้งานสามารถดูภาพวิดีโอจากจอภาพได้สูงสุด 36 จอ บนหน้าจอเดียว
- Advanced Scheduling – เพิ่มประสิทธิภาพและลดค่าใช้จ่าย โดยสามารถกำหนดการเชื่อมต่อตามวันและเวลาที่กำหนด
- Channel Connections – ช่วยให้ RX สามารถเชื่อมต่อกับ TX หลายตัว เพื่อรับส่งแหล่งสัญญาณ Video, Audio, USB และ Serial ได้อย่างอิสระต่อกัน
- Virtual Transmitter – สามารถส่งสัญญาณ Video, Audio, USB และ Serial จาก TX ที่แตกต่างกันได้อย่างอิสระ
- Internal and External Authentication Support – รองรับการยืนยันตัวตนทั้งภายในระบบและผ่านระบบภายนอก ได้แก่ LDAP, Active Directory, RADIUS และ TACACS+
- Advanced User Authorization Settings – ผู้ดูแลระบบสามารถกำหนดสิทธิ์การเข้าถึงอุปกรณ์ TX ได้ 4 รูปแบบ (Access Modes) เพื่อรองรับการทำงานร่วมกัน หรือป้องกันการรบกวนการทำงานระหว่างผู้ใช้งาน
- Video Grouping – สามารถจัดกลุ่มอุปกรณ์ KE Series ได้สูงสุด 4 ชุด เพื่อรองรับการใช้งานแบบ Multi-Display
- Configurable User and Group Permissions – สามารถกำหนดสิทธิ์ของผู้ใช้งานและกลุ่มผู้ใช้งาน สำหรับการเข้าถึงและควบคุม KVM over IP Extender
- Rx Access Control – ผู้ใช้งานที่ Local Console ของ TX สามารถเปิด/ปิดการเข้าถึง Rx ได้อย่างง่ายดาย เพียงกดปุ่มควบคุม²
หมายเหตุ
1. ฟังก์ชันขั้นสูงเหล่านี้รองรับเมื่อจับคู่ KE Transmitter กับ KE Receiver และบริหารจัดการผ่าน CCKM
2. KVM over IP Access Control Box (2XRT-0015G) จำหน่ายแยกต่างหาก กรุณาติดต่อ ATEN Dealer สำหรับข้อมูลผลิตภัณฑ์
Hardware
- ตัวเครื่องรองรับมาตรฐาน IEC 60945 สำหรับการใช้งานในห้องควบคุมทางทะเล (Maritime Control Room) และผ่านการทดสอบด้านสภาพแวดล้อมแล้ว
- รองรับ Power/Network Failover – มีช่องต่อไฟ DC จำนวน 2 ช่องสำหรับระบบจ่ายไฟแบบ Redundancy และมีพอร์ต RJ45 จำนวน 1 พอร์ต + SFP Fiber จำนวน 1 ช่อง สำหรับ Network Failover เพื่อให้ระบบสามารถทำงานได้อย่างต่อเนื่องสำหรับงานที่มีความสำคัญสูง (Mission-Critical Applications)
- รองรับการขยายระยะการส่งสัญญาณผ่าน 1Gbps SFP Fiber Module ได้ไกลสูงสุด 10 กม.¹
- ใช้ Advanced Processor รองรับการส่งสัญญาณวิดีโอแบบ Lossless และ Zero Latency ที่ความละเอียดสูงสุด 1920 x 1200 @ 60Hz พร้อมสีแบบ 8-bit RGB (สีรวม 24-bit)
- รองรับเอาต์พุตวิดีโอทั้งแบบ Digital (DVI) และ Analog (VGA)²
- Audio Enabled – รองรับลำโพงสเตอริโอและไมโครโฟน
- รองรับการส่งข้อมูลจาก USB Storage ความเร็วสูง (High-speed USB Storage Transmission)
- Auto-MDIX – ตรวจจับประเภทสายเคเบิลโดยอัตโนมัติ
- มีระบบป้องกัน ESD Protection 8KV/15KV ในตัว และรองรับ Surge Protection 2KV
- ออกแบบแบบ Fanless เพื่อการทำงานที่เงียบและประหยัดพลังงาน
- รองรับการติดตั้งด้วยอุปกรณ์ Mounting ดังนี้:มาพร้อม Industrial-grade Power Adapter รองรับอุณหภูมิการทำงาน 0°C–50°C เพื่อให้มีความทนทานและสามารถใช้งานได้ในสภาพแวดล้อมที่มีความสมบุกสมบัน
- 2X-021G Dual Rack Mount Kit
- 2X-031G Single Rack Mount Kit
หมายเหตุ :
1. โมดูล SFP (2A-136G / 2A-137G) จำหน่ายแยกต่างหาก
2. หากต้องการแปลงสัญญาณ DVI เป็น VGA จำเป็นต้องใช้ DVI-I to VGA Converter
Management
- Centralized Management Software – ซอฟต์แวร์บริหารจัดการแบบรวมศูนย์ KVM over IP Matrix Manager (CCKM) ช่วยให้ผู้ใช้งานสามารถบริหารจัดการอุปกรณ์ KE ทั้งหมดได้อย่างง่ายดายผ่าน Web-based GUI ที่ใช้งานง่าย
- Dual Console Operation – สามารถควบคุมระบบของผู้ใช้งานได้ทั้งจาก Keyboard, Monitor และ Mouse Console ของ Transmitter และ Receiver
- OSD (On Screen Display) บน Receiver – ใช้สำหรับกำหนดค่าและตั้งค่าอุปกรณ์ทั้งสองฝั่ง
- EDID Expert™ – เลือกการตั้งค่า EDID ที่เหมาะสมที่สุด เพื่อให้ระบบเริ่มทำงานได้อย่างราบรื่นและได้คุณภาพการแสดงผลสูงสุด
- Four Selectable Access Modes – รองรับโหมดการเข้าถึงพร้อมกันหลายผู้ใช้งาน 4 รูปแบบ ได้แก่ Exclusive / Occupy / Share / View Only Mode โดยผู้ดูแลระบบสามารถเลือกกำหนดสิทธิ์การเข้าถึงอุปกรณ์ TX เพื่อเพิ่มประสิทธิภาพในการทำงานร่วมกัน หรือป้องกันการรบกวนระหว่างผู้ใช้งาน
- Command Line Interface (CLI) – ผู้ดูแลระบบสามารถควบคุม KVM over IP Extender ทั้งหมดผ่าน RS-232 หรือ TCP/IP โดยใช้ CLI หรือแอปพลิเคชันจากผู้ผลิตรายอื่น (Third-party Application)
- RS-232 Serial Ports – รองรับการเชื่อมต่อกับ Serial Terminal สำหรับใช้งาน TextMenu, CLI หรือเชื่อมต่ออุปกรณ์ Serial เช่น Touch Screen และ Barcode Scanner
- รองรับ Hotkey Commands
- Flashing LED และ Beeping – ไฟ LED กะพริบและเสียง Beep ช่วยในการค้นหาและระบุอุปกรณ์
- Video Compression Level – ผู้ใช้งานสามารถเพิ่มหรือลดระดับคุณภาพวิดีโอ เพื่อปรับให้เหมาะสมกับ Network Bandwidth ที่มีอยู่
- Compatible with All KE Devices – รองรับการใช้งานร่วมกับอุปกรณ์ KE ทุกรุ่น
Security
- Dedicated LAN Port for KE Direct Connections – มีพอร์ต LAN เฉพาะสำหรับการเชื่อมต่อโดยตรงระหว่างอุปกรณ์ KE ซึ่งสามารถแยกออกจากเครือข่ายองค์กร (Corporate Network) ได้
- Secure Data Transmission – รองรับการเข้ารหัสข้อมูลแบบ AES 128-bit เพื่อรักษาความปลอดภัยของข้อมูลทั้งหมดก่อนส่งผ่านเครือข่าย และถอดรหัสข้อมูลที่ฝั่ง Receiver
- รองรับโปรโตคอล Transport Layer Security (TLS) ตามมาตรฐานอุตสาหกรรม
Virtual Media
- USB Storage Transmission Mode – ช่วยเพิ่มประสิทธิภาพการรับส่งข้อมูล เหมาะสำหรับการ ถ่ายโอนไฟล์, การติดตั้ง OS Patch, การติดตั้งซอฟต์แวร์ และการทดสอบเพื่อวินิจฉัยปัญหา (Diagnostic Testing)
- รองรับ USB 2.0 DVD / CD Drive, USB Mass Storage Device, PC Hard Drive และ ISO Image
- รองรับ Smart Card / CAC Reader
ผังการต่อ
ข้อมูลจำเพาะ

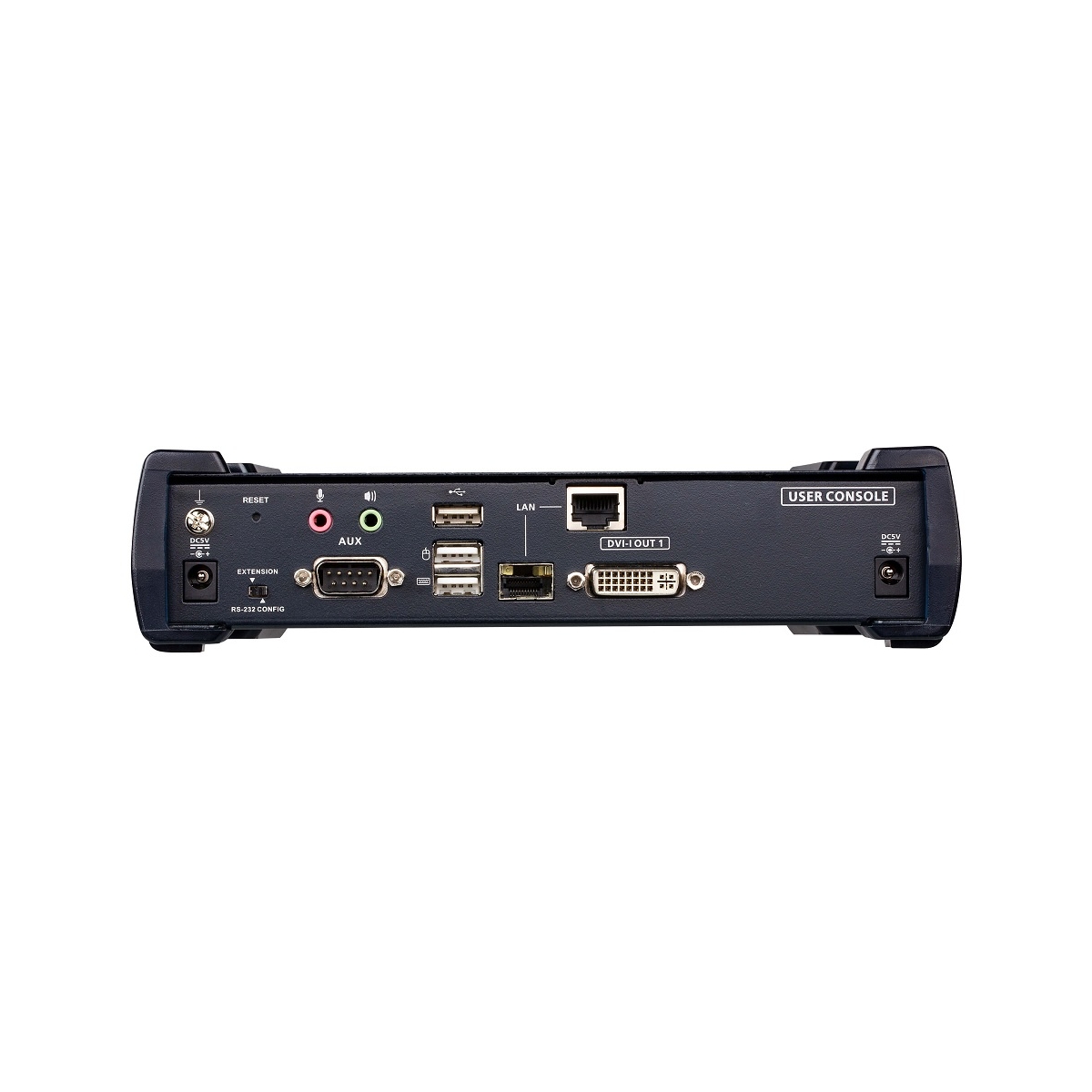

| Connectors | |
| Console Ports | 2 x USB Type A Female (White) 1 x DVI-I Female (White) 1 x Mini Stereo Jack (Green) 1 x Mini Stereo Jack (Pink) 1 x DB9 Male (Black) |
| KVM Ports | N/A |
| Power | 2 x DC Jack (Black) |
| LAN Ports | 1 x RJ-45 (Black) 1 x SFP Slot |
| USB Port | 2 x USB Type A Female (White) |
| Switches | |

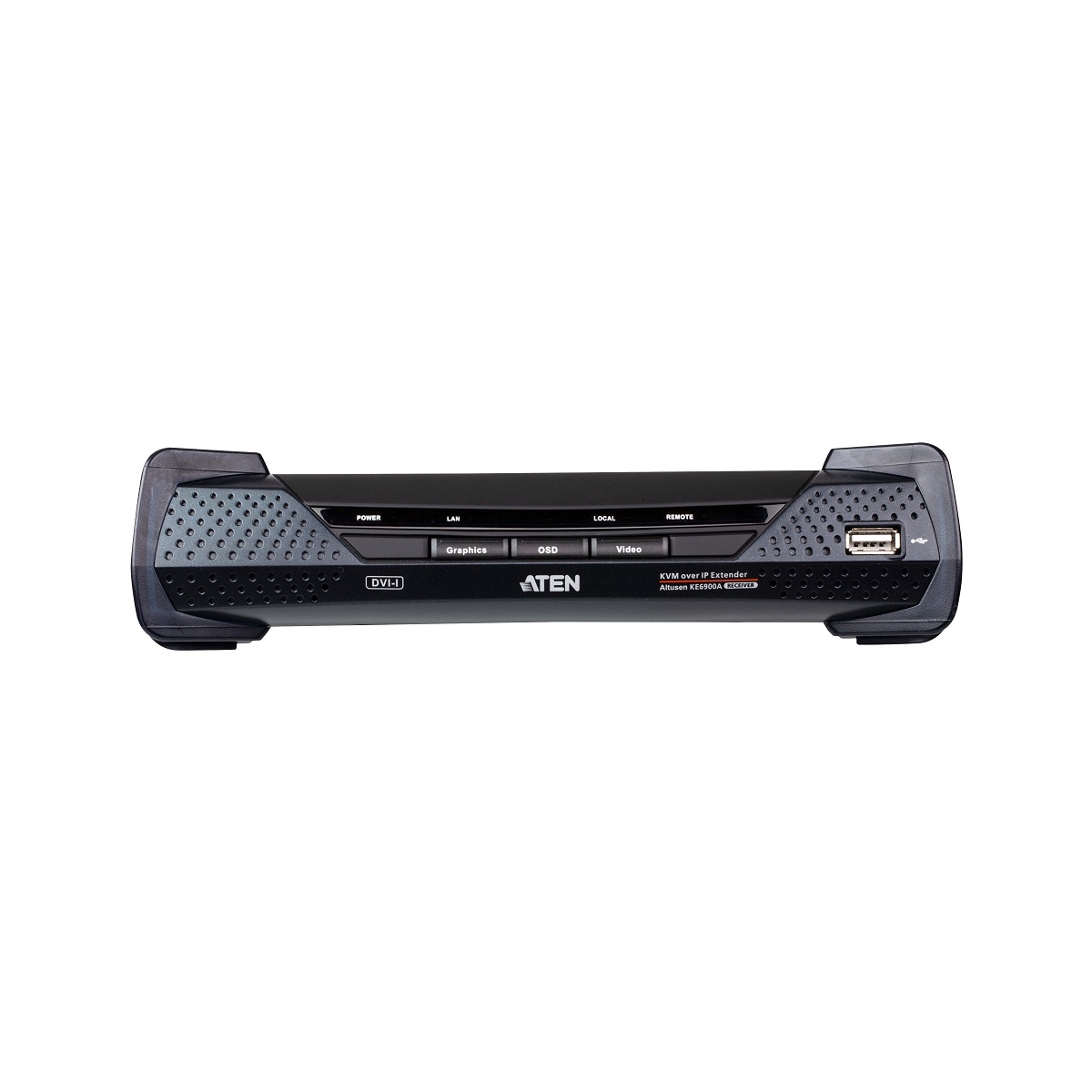

| OSD | 1 x Pushbutton |
| Video | 1 x Pushbutton |
| Graphics | 1 x Pushbutton |
| Reset | 1 x Semi-recessed Pushbutton |
| Mode Selection | 1 x Slide Switch (Extension, RS-232 Config) |
| LEDs | |
| 10/100/1000 Mbps | 1 (10: Orange / 100: Orange & Green / 1000: Green) |
| Power | 1 (Blue) |
| Local | 1 (Green) |
| Remote | 1 (Green) |
| Emulation | |
| Keyboard / Mouse | USB |
| Power Consumption | DC5V:6.35W:55BTU/h Note: ● The measurement in Watts indicates the typical power consumption of the device with no external loading. ● The measurement in BTU/h indicates the power consumption of the device when it is fully loaded. |
| Video Resolution | Up to 1920 x 1200 @ 60Hz |
| Latency | < 5ms |
| Environmental | |
| Operating Temperature | 0–50°C |
| Storage Temperature | -20–60°C |
| Humidity | 0–95% RH, Non-condensing |
| Physical Properties | |
| Housing | Metal |
| Weight | 1.30 kg ( 2.86 lb ) |
| Dimensions (L x W x H) | 22.75 x 17.16 x 5.48 cm (8.96 x 6.76 x 2.16 in.) |
| Note | For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format. |
Package Contents
- 1x KE6900AR DVI-I Single Display KVM over IP Receiver
- 1x Power Adapter & Power Cord
- 1x User Instructions
